Подключение жесткого диска к ноутбуку. Удобные адаптеры для быстрого подключения внешнего накопителя

Данный вопрос Вас мог заинтересовать по нескольким причинам. Первая: Вы хотите поставить на ноутбук жесткий диск большего объема памяти или же Ваш старый просто сгорел. Вторая: Вы хотите скинуть информацию с жесткого диска компьютера на ноутбук.

Замена жесткого диска на ноутбуке

Для замены жесткого диска в ноутбуке нужно выполнить несколько не сложных действий.

Приобретите жесткий диск для ноутбука, при этом нужно помнить, что он отличается от компьютерного, так как его размер не 3.5”, а 2.5”. Интерфейс для жестких дисков в ноутбуках, выпущенных в последнее время, SATA. Но в этом лучше убедиться, потому что может быть, хоть и устаревший, но интерфейс IDE.

Выключите ноутбук и переверните его дном к себе. Затем извлеките батарею , отодвинув защелки.

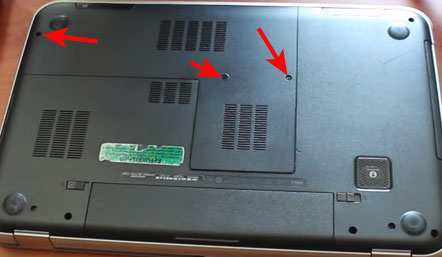

Теперь снимаем пластмассовую крышку , которая закрывает жесткий диск. Выкручиваем все винтики, с помощью которых она крепиться к ноутбуку.

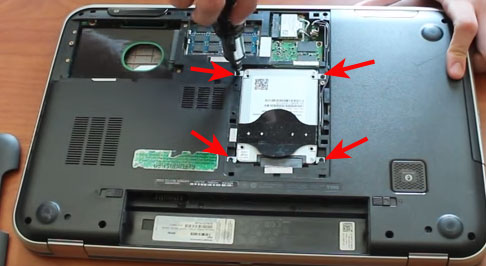

Выкручиваем винтики, которые держат сам жесткий диск.

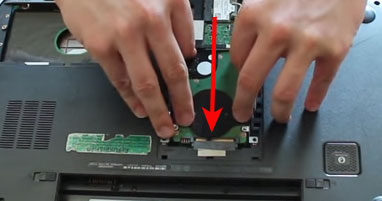

Чтобы вынуть жесткий диск , нужно сдвинуть его вниз от контактов. Для этого возьмите пальцами за углубления возле контактов, не заденьте их, чтобы не повредить, и сдвиньте по ходу стрелки, как показано на рисунке.

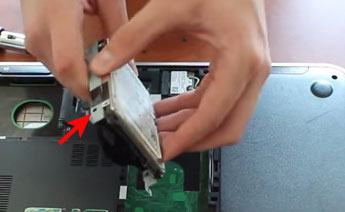

Выньте жесткий диск, держа за те же углубления.

Жесткий диск в ноутбуке находится в салазках – металлический корпус. Его надо аккуратно извлечь оттуда. Для этого откручиваем винты: два с одной стороны и два с другой.

Вставляем новый жесткий диск в металлический корпус и прикручиваем винтики назад.

Ставим новый диск на место и подвигаем в сторону контактов , чтобы подключить его.

Прикручиваем диск к корпусу ноутбука винтиками.

Устанавливаем назад пластмассовую крышку и вставляем батарею . На этом замена жесткого диска на ноутбуке закончена.

Подключение жесткого диска с компьютера к ноутбуку

Если у Вас возникла проблема, как передать информацию с компьютера на ноутбук, то для этого можно воспользоваться несколькими способами.

1. Можно соединить компьютер и ноутбук через сетевой кабель . Подробно о том, как это сделать, Вы можете прочесть в статье: .

3. Но в том случае, если необходимо передать на ноутбук с компьютера сотни гигабайт информации, лучше воспользоваться третьим способом: подключить жесткий диск компьютера к ноутбуку . При подключении жесткого диска ноутбук должен быть выключен.

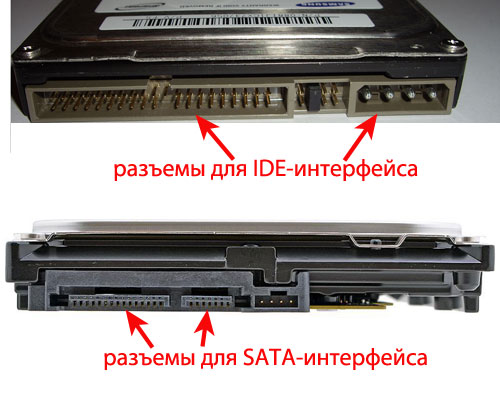

Внутренние жесткие диски обычно подключаются через интерфейс IDE или SATA. IDE – устаревший интерфейс, обеспечивает скорость подключения 133 Мб/с. SATA – интерфейс подключения жестких дисков, который используется с 2003 года. Скорость подключения: SATA 1.0 – 150 Мб/с, SATA 2.0 – 300 МБ/с, SATA 3.0 – 600 Мб/с. Разъемы и шлейф для интерфейсов различаются по ширине, у SATA они намного меньше.

Необходимо также отметить, что у большинства моделей ноутбуков отсутствуют внешние интерфейсы для подключения жестких дисков. В этом случае подключить жесткий диск к нему можно только через USB-порт. Для этого потребуется приобрести специальный переходник с IDE на USB, или с SATA на USB . В комплекте с переходниками обычно идет блок питания . Он также будет необходим, так как питания поступающего через USB-интерфейс для жесткого диска может быть недостаточно.

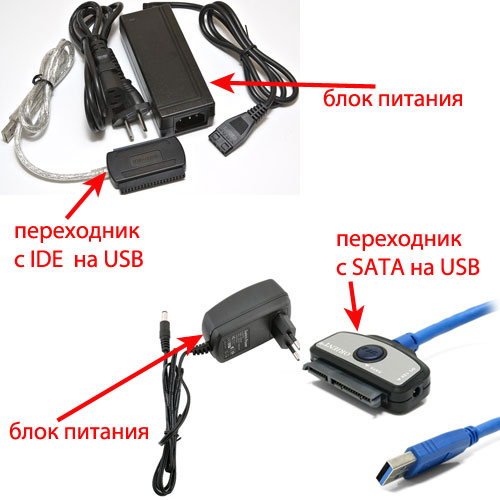

Способы подключения жесткого диска для разных интерфейсов показаны ниже. Переходник подключается к жесткому диску, USB-штекер на другом его конце подключается к ноутбуку. Блок питания может подключаться по-разному: или к переходнику, или напрямую к жесткому диску.

Если Вы приобрели переходник типа IDE/SATA – USB , то при подключении жесткого диска через SATA-интерфейс блок питания соединяется с жестким диском через переходник.

В случае, если Вы планируете использовать жесткий диск подключенным к ноутбуку длительное время, лучше приобрести для него внешний контейнер с адаптером . Таким образом, можно будет избежать случайных повреждений для диска. Тем более, теперь Вы сможете использовать его как обычный внешний жесткий диск. Контейнер имеет вид жесткого чехла, и оснащен переходником IDE/SATA – USB, к нему также можно подключить внешнее питание.

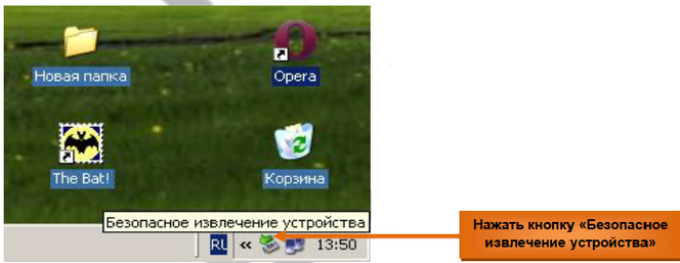

Во избежании повреждений жесткого диска, при работе с ним нельзя отключать внешнее питание . Отключать устройство от ноутбука можно только в том случае, если Вы выполнили безопасное извлечение устройства на ноутбуке.

Надеюсь, статья окажется для Вас полезной, и Вы сможете подключить жесткий диск к ноутбуку без проблем.

Объем постоянной памяти на компьютерах никогда не был лишним. Современные фильмы могут весить до 20ГБ, игры до 50, песни достигают 2ГБ, но бывают размеры и больше. Самым дешевым и эффективным типом памяти на сегодняшний день является жесткий диск. Давайте с вами выясним, как подключить второй жесткий диск к компьютеру со шлейфом SATA или IDE , чтобы можно было не бояться, что завтра вы не сможете закачать вашу любимую игру или скопировать пару десятков фильмов с жесткого диска, который принес друг.

Для начала вам надо будет освоить теорию, чтобы понять, какие действия нужно совершать в тот или иной момент .

Виды жестких дисков

Жесткие диски бывают внешними – когда вы подключаете жесткий диск через USB провод и внутренние, которые находятся непосредственно в самом компьютере или ноутбуке. Поэтому если вам надо подключить жёсткий диск внутри компьютера или же подключить новый внешний диск к вашему компьютеру или ноутбуку, то найдите соответствующий заголовок в этой статье.

На типе USB, остановлюсь подробнее. В современных компьютерах существует два основных типа USB-портов/версий: USB 2.0 и 3.0. Жесткие диски, поддерживающие третью версию порта, приблизительно в 7 раз быстрее, чем поддерживающие порты 2.0. Но прежде чем покупать жесткий диск с версией USB 3.0 убедитесь, что такой порт имеется у вас на компьютере или ноутбуке.

Проверить это легко, третья версия USB обозначена синим цветом, но иногда и красным. Это зависит от производителей. Вот так они выглядят:

Если же на вашем компьютере такого порта нет, то придется довольствоваться жестким диском с поддержкой порта USB 2.0. Эту проверку нужно сделать обязательно! Чтобы после покупки не огорчаться, что ваше устройство не работает с той или иной технологией.

Также при покупке жесткого диска обращайте внимание на скорость записи и чтения данных с диска. Если вы купите жесткий диск с плохими характеристиками, то будете ждать больше времени при работе с диском, например, при копировании.

Как увидеть новый внешний или внутренний жесткий диск в Windows

Итак, вы купили жесткий диск, пришли домой и радостно подключаете его к компьютеру или ноутбуку. Но вас поджидает постоянная проблема, с которой сталкиваются пользователи – жесткий диск не видит Windows. Вроде бы все сделали правильно и даже горит индикатор, который говорит вам о том, что питание есть, но компьютер показывает, что его нет.

Эта ситуация нормальная! Чтобы решить этот вопрос, вам надо зайти в «Управление компьютером». Для этого нажмите на «Компьютер» правой кнопкой мыши и выберете «Управление».

Теперь слева выберете «Управление дисками». Через некоторое время справа появится информация о дисках, которые подключены к компьютеру. Если ваш переносной жесткий диск подключен и индикатор горит (если есть), то в этом списке будет новый жесткий диск. Следующий шаг: нажмите на жесткий диск правой кнопкой мыши и выберете «Форматировать».

Нажмите «ОК». После этого произойдет процесс форматирования. По окончанию процедуры ваш жесткий диск должен появиться в компьютере или ноутбуке.

Думаю, выше описанная информация полностью разъяснила, как подключить второй жесткий диск к вашему устройству. Теперь выясним процедуру с внутренним жестким диском.

Внутренние жесткие диски

Для того чтобы понять, как подключить второй жесткий диск внутри компьютера, вам необходимо снять левую крышку системного блока (если смотреть на переднюю часть корпуса). Обычно она держится она на двух болтах сзади корпуса, но бывает больше. Для того чтобы их открутить вам может понадобиться отвертка, хотя очень часто они легко откручиваются пальцами. После того как вы сняли крышку корпуса, настало время подключить сам жесткий диск. Не забудьте выключить компьютер и снять напряжение с блока питания, переведя кнопку на задней крышке в положение «0» и вынув вилку питания из розетки!

Типов подключения у жестких дисков два: IDE и SATA. IDE-шина морально устарела еще в начале 2000-х, поэтому подробно рассматривать этот тип подключения мы не будем. Но информация ниже будет полезна и для обладателей этих жестких дисков. Скажу лишь, что на жестких дисках с таким подключением есть маленькая перемычка, которая помогает системе определить, какой жесткий диск главный, а какой дополнительный. На дополнительном диске перемычку нужно убрать. Затем поместите жесткий диск в специальный отсек, в котором у вас уже установлен ваш основной диск и закрепите его болтами.

Присоедините шлейф IDE к материнской плате и к жесткому диску:

Чтобы жесткий диск начал работать, подключите к нему кабель от блока питания. Вот так должно получиться:

Теперь ваш второй диск готов к работе. Можете смело запускать компьютер и радоваться дополнительной памяти. Если компьютер не увидел жесткий диск, то проделайте процедуру форматирования, которую я описал в самом начале статьи.

Диски SATA предпочтительнее в использовании, так как имеют более высокую скорость пропускания информации, экономнее расходуют энергию и способствуют большему сроку службы жесткого диска. Однако, прежде чем покупать такой диск, убедитесь в том, что на вашей материнской плате есть соответствующие разъемы. Выглядят они так:

Порядок установки таких жестких дисков аналогичен дискам IDE: вставляете диск в корзину (системный блок), закрепляете болтами. Теперь подключите SATA шлейф к материнской плате и также он должен быть подключен к жесткому диску. И чтобы диск смог работать подключите питание.

Обратите внимания, что разъем питания отличается от того, который мы подключали к диску IDE. Но не переживайте, если у вас таких разъемов питания нет – существуют специальные переходники, которые помогут вам запитать новый жесткий диск. Стоят они недорого и подключаются быстро.

Больше сказать о том, как подключить второй жесткий диск к компьютеру, нечего. Главное – это будьте аккуратны с хрупкими комплектующими и не забывайте отключать питание на системном блоке, остальное компьютер сделает сам. Ну или вы ему поможете! 😉

Возможно, у вас есть ненужный жесткий диск, извлеченный из старого компьютера или ноутбука, который лежит и пылится. Если да, то потребуется совсем немного затрат, чтобы превратить его в съемный переносной накопитель USB 2.0 или 3.0. Узнайте, как это сделать.

Старый диск от ноутбука или настольного компьютера не слишком подходит для подключения в новом оборудовании – конечно же он не дотягивается по скорости и объему до новых накопителей, которые подключены в компьютере. Тем не менее, можно вставить старый диск в специальный корпус (адаптер) и сделать из него переносной накопитель USB.

Специальный переходник это не просто кусок пластика – он включает набор соответствующих входов и представляет собой адаптер для USB. Благодаря ему жесткий диск, который предназначен для подключения к материнской плате через соответствующие разъемы (IDE или SATA), можно будет подключить к порту USB, то есть сделать его переносным.

Цены на адаптеры вполне приемлемые, в среднем около 1000 рублей. Также стоимость зависит от интерфейса USB – адаптер с USB 2.0 будет дешевле за USB 3.0 (разница в скорости передачи данных).

Типы жестких дисков по интерфейсу

Сам адаптер не является универсальным и нужно подбирать подходящую модель для конкретного привода. Следует обратить внимание на размер диска (2,5″ или 3,5″), а также на шлейф и кабель по питанию (ATA/IDE lub SATA).

Диски 2,5″ намного тоньше и в основном ими комплектуются ноутбуки. Они могут подключаться через шлейф ATA / IDE или кабель SATA.

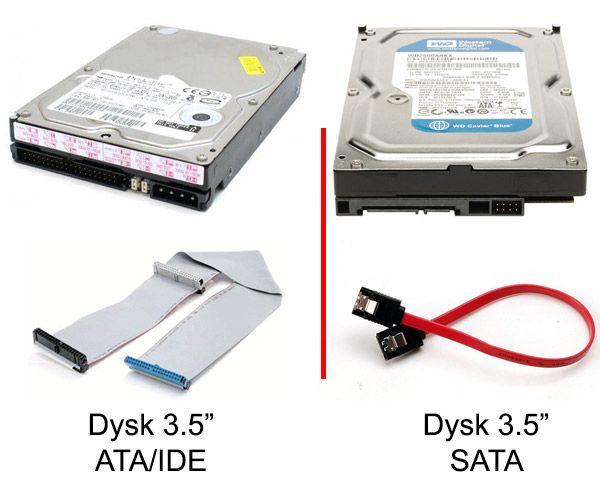

Диски 3,5″ чуть толще и обычно устанавливаются в стационарном компьютере. Также делятся на ATA/IDE и SATA.

Иногда могут возникнуть определенные комбинации — новый разъем можно подключить через контроллер к «старой» материнской плате (SATA / IDE). Определение жесткого диска является ключевым моментом, ведь нужно подобрать соответствующий карман (адаптер) под заданный размер и интерфейс накопителя.

Как правильно подобрать адаптер

При выборе адаптера следует изучить свойства и подыскать правильную модель, которая подходит по способу подключения жесткого диска и его разъему. Ниже приведён пример подобранных случайным образом адаптеров USB для различных видов жестких дисков.

• 2.5″ SATA: NATEC Rhino 3.0;
• 2.5″ IDE: Logilink 2.5;
• 3.5″ SATA: ITEC MySafe Advance 3.5;
• 3.5″ IDE / ATA: PRO-TECH 3.5;
• 3.5″ IDE / SATA: Tracer 731.

Установка жесткого диска в адаптер

Установить жесткий диск в адаптер не составит большого труда. В зависимости от модели может незначительно отличаться и обычно занимает не больше минуты. Поместите диск в корпус адаптера, а затем подключите провода к соответствующим разъемам.

Особенности подключения

В зависимости от модели адаптера, интерфейса и типа жесткого диска может быть на внешней стороне один или два кабеля USB. Кабель USB используется для подключения к порту компьютера, а второй может быть потребоваться для дополнительного питания.

При подключении через кабель USB жесткий диск должен быть сразу обнаружен системой и доступным для передачи данных.

Жесткие диски бывают двух видов — внутренний и внешний (по типу USB-флешки). Подключаются жесткие диски через интерфейс IDE, который используется на всех старых моделях жестких дисков. Или же — SATA, у которого намного заужен и разъем, и ширина шлейфа.

При подключении жесткого диска к ноутбуку следует помнить, что не все современные ноутбуки имеют внешние разъемы для данного подключения. Тогда подключение можно выполнить с помощью интерфейса USB. Но для этих целей необходим специализированный переходник SATA/IDE на USB вход. Такой переходник можно встретить в комплекте с блоком питания винчестера. Блок требуется по причине нехватки питания от USB-интерфейса.

При подключении жесткого диска через переходник нужно быть предельно осторожным, чтобы ненароком не повредить жесткий диск, когда он будет лежать рядом с ноутбуком. Производители компьютерной оргтехники выпускают специальные карманы для жестких дисков с необходимыми встроенными адаптерами. Такой карман служит своеобразным защитным чехлом для HDD.

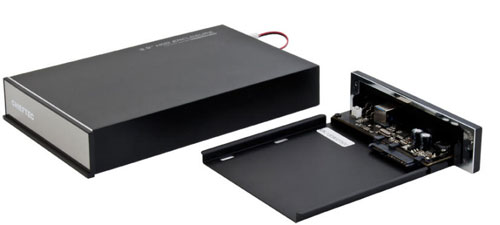

Разъемы контейнера следует подключить к жесткому диску, установив HDD в карман контейнера. Затем к USB входу ноутбука подключается соединительный кабель и при необходимости внешнее питание к контейнеру.

Жесткий диск, как правило, подключается при выключенном ноутбуке. После включения ноутбука жесткий диск автоматически начнет отображаться в проводнике операционной системы ноутбука. В противном случае необходима установка драйверов с диска, идущего в комплекте, или скачанных с сайта изготовителя контейнера.

Такой способ подключения жесткого диска ничем не отличается от подключения любого другого USB-носителя. Однако существует строгое правило при этом. Во избежание необратимых повреждений HDD, нельзя отключать питание при работающем диске. Также нужно использовать безопасное извлечение устройства после работы с жестким диском, перед отключением его от ноутбука.

Если вам приходится часто переносить информацию с жесткого диска компьютера на ноутбук или, наоборот, то следует приобрести специальный переносной HDD. Такой вид жесткий дисков имеет USB кабель для подключения, защищен от внешних повреждений прочным корпусом и используется специально как переносной накопитель.

И других IDE и SATA устройств. Сегодня мне в руки попал USB-контроллер AGESTAR FUBCP. Как уже стало понятно, он предназначен для подключения устройств через usb интерфейс.

Этот способ отлично подойдет тем, кому приходится часто работать с жесткими дисками и копированием информации.

Предлагаю подробнее ознакомится с этим хитрым девайсом и разобрать, как он работает.

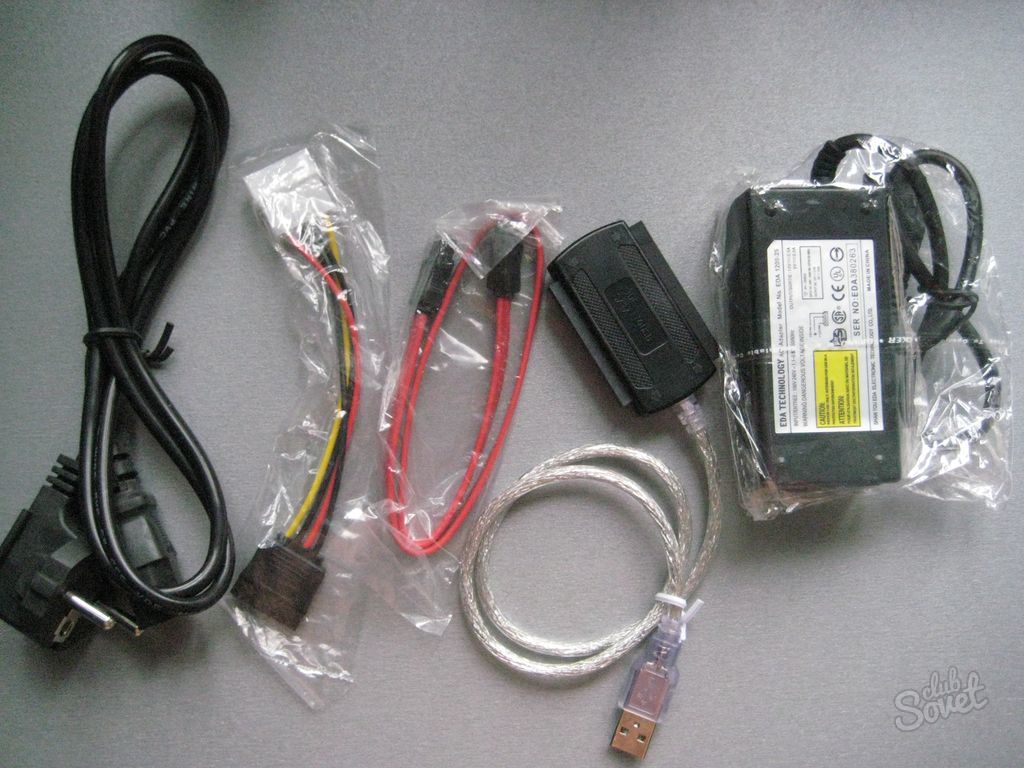

В комплект с адаптером входит:

• сам usb — sata/ide адаптер;
• блок питания на 12В с разъемом molex;
• кабель для блока питания;
• гарантийный талон, инструкция, диск с драйверами.

Всего на адаптере имеется 3 интерфейса: SATA , IDE 40 pin (для подключения IDE дисков 3.5″), IDE 44pin (для подключения IDE дисков 1.8″/2.5″).

Для большей наглядности предлагаю посмотреть фото ниже. Для увеличения щелкните по картинке.

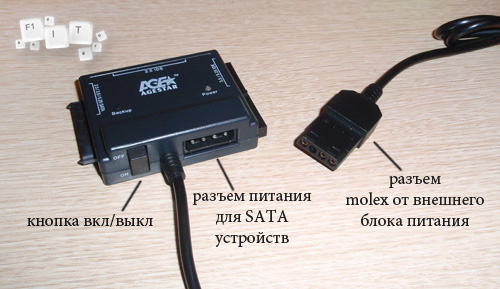

Ниже фото адаптера с обратной стороны, где видно кнопку включения и разъем питания.

Инструкция из комплекта полностью на русском языке, поэтому разобраться с ней довольно просто. Весь процесс подключения жестких дисков можно разбить на 2 раздела:

Подключение ЖД 2.5″

Для таких дисков нужно подключить usb-адаптер к соответствующему разъему и подсоединить черный usb провод к компьютеру. В большинстве случаев этого будет достаточно.

В редких случаях, когда жесткому диску требуется питание больше 0.5 mA нужно будет подсоединить еще и красный провод дополнительного питания.

Подключение ЖД 3.5″

С 3.5 дюймовыми HDD дела обстоят немного сложнее. Разница в том, что им не достаточно питания по usb. Именно для этого в комплекте с адаптером и идет отдельный блок питания с разъемом molex. Итак, если есть необходимость подключить SATA диск, то мы должны подключить его в SATA разъем контроллера, подсоединить usb провод и обязательно воткнуть кабель питания в адаптер.

Для 3.5″ IDE HDD нужно проделать тоже самое, но провод питания нужно подключать напрямую в жесткий диск. Именно с таким диском я проводил все тесты.

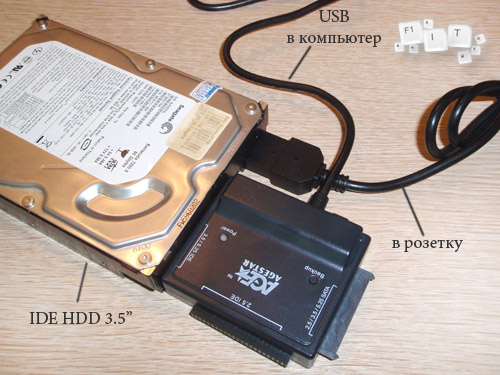

В общем случае схема подключения IDE жесткого диска к компьютеру через USB будет выглядеть следующим образом:

HDD определяется в системе без установки каких-либо драйверов. Судя по инструкции, которую я её прочитал от корки до корки, установка драйверов нужна, только если у вас Windows 98.)) Через несколько секунд и пары привычных окон Windows я мог пользоваться жестким диском как обычной флешкой.

Резервное копирование

Я не могу не сказать про систему резервного копирования, которая также предусмотрена этим адаптером. Самые наблюдательные читатели, возможно, заметили маленькую черную кнопочку «backup» на корпусе устройства (см. фото с подписями выше ). Так вот, нажатие на эту кнопку позволяет запустить утилиту копирования файлов с компьютера на подключенный жесткий диск. Конечно, перед этим программу нужно установить с диска, который идет в комплекте.

Для установки нужно запустить файл «Setup.ex e» из папки «PCCLONEEX_LITE_2_01_31_JMICRON/PcCloneEx «. Далее вполне стандартный процесс установки, на котором я не буду останавливаться.

После того, как программа установлена, нужно нажать на кнопку «backup». Появляется окно с предложением выбрать файлы для резервного копирования.

После того, как отметили галочкой файлы или папки, повторно нажимаем на кнопку адаптера и подтверждаем свое действие во всплывающем окне. По завершении копирования программа выдаст соответствующее сообщение. В дальнейшем, когда программа свернута, двойное нажатие на «backup» запускает резервное копирование выбранных ранее файлов в фоновом режиме .

Честно говоря, преимущество такой системы копирования весьма сомнительно, но все равно приятно, что разработчики предусмотрели и его.

Да, кстати, стоимость данного usb-адаптера около 600 — 700 рублей. Много это или мало судить только Вам, дорогие читатели, но полезность и удобство этого устройства я даже не ставлю под сомнение.

На этом у меня все, оценивайте, делитесь с друзьями, пишите в комментариях. 🙂
